Tuotteen kuvaus
LEANOMS
6" Hammer And Bit on erikoistunut poraustyökalu, jota käytetään kaivos-, rakennus- ja öljyteollisuudessa reikien poraamiseen kovaan kallioon, maahan tai muihin materiaaleihin. DTH-poraus on iskuporaustekniikka, jossa vasara asetetaan porauksen pohjalle. Paineilmaa käytetään vasaran männän pyörittämiseen, mikä osuu terän pintaan, jolloin syntyy sarja iskuja, jotka rikkovat kiven tai materiaalin.
Tässä on mitä termit 6" Hammer and Bit tarkoittavat:
6" DTH vasara: "6" viittaa vasaran rungon halkaisijaan. Tässä tapauksessa se on halkaisijaltaan 6-tuumainen vasara. DTH-vasara on mäntämekanismin sisältävän porausjärjestelmän pääosa. Se on vastuussa kiven murtamiseen tarvittavan iskuvoiman tuottamisesta. Vasara on kytketty poranauhaan, joka antaa tarvittavan pyörimisliikkeen terälle, kun taas vasara tarjoaa iskuvoiman.
Bitti: Terä on DTH-vasaran pohjaan kiinnitetty leikkaustyökalu. 6" Hammer And Bit -terän yhteydessä terän halkaisija on 6- tuumaa. Terän rakenne voi vaihdella porattavan materiaalin tyypin (kivi, maaperä jne.) ja halutun reiän koon mukaan. ja muoto.
Kun poraat 6" vasaralla ja terällä, prosessi sisältää:
Valmistautuminen: Porauspaikka on valmisteltu ja porauslaite on pystytetty. Poranauha, joka sisältää DTH-vasaran ja terän, on kytketty porakoneeseen.
Poraus: Paineilma pakotetaan alas poranauhaa pitkin DTH-vasaraan. Ilmanpaine ajaa mäntää vasaran sisällä, mikä puolestaan osuu terän pintaan. Terän toistuva isku ja pyöriminen jauhavat pois kiven tai materiaalin, jolloin syntyy reikä.
Pistosten poisto: Syntyneet pistokkaat poistetaan reiästä ilmanpaineella ja nostetaan ylös reiän seinämän ja poranauhan välistä rengasmaista tilaa.
Edistyminen: Kun reikä syvenee, poraan lisätään ylimääräisiä poratankoja ja prosessia jatketaan, kunnes haluttu syvyys on saavutettu.
6" Hammer And Bit -asennelmia käytetään halkaisijaltaan suurempiin porauksiin haastavissa geologisissa olosuhteissa, joissa perinteiset porausmenetelmät saattavat olla tehottomia tai tehottomia. Ne pystyvät poraamaan syviä reikiä tehokkaasti koviin kivimuodostelmiin, mikä tekee niistä välttämättömiä työkaluja eri teollisuudenaloilla, jotka vaativat porausreiät, kuten mineraalien etsintä, perustusten rakentaminen, louhinta jne. Vasaran ja terän valinta riippuu tekijöistä, kuten kiven kovuudesta, poraussyvyydestä ja projektin vaatimuksista.
Erittely
LEANOMS
DHD360 COP64 DTH-vasaroiden tekniset parametrit
|
Bitti varsi |
DHD360R/COP64/HD65 |
|
Reikäalue |
Φ165-190mm |
|
Yhteys lanka |
API 3 1/2" Reg |
|
Työpaine |
10-25Bar / 1-2,5 Mpa |
|
Nopeussuositus |
25-50rpm |
|
Vetovoima suositus |
11 KN |
|
Pituus |
1263,5 mm |
|
Paino |
112,36 kg |

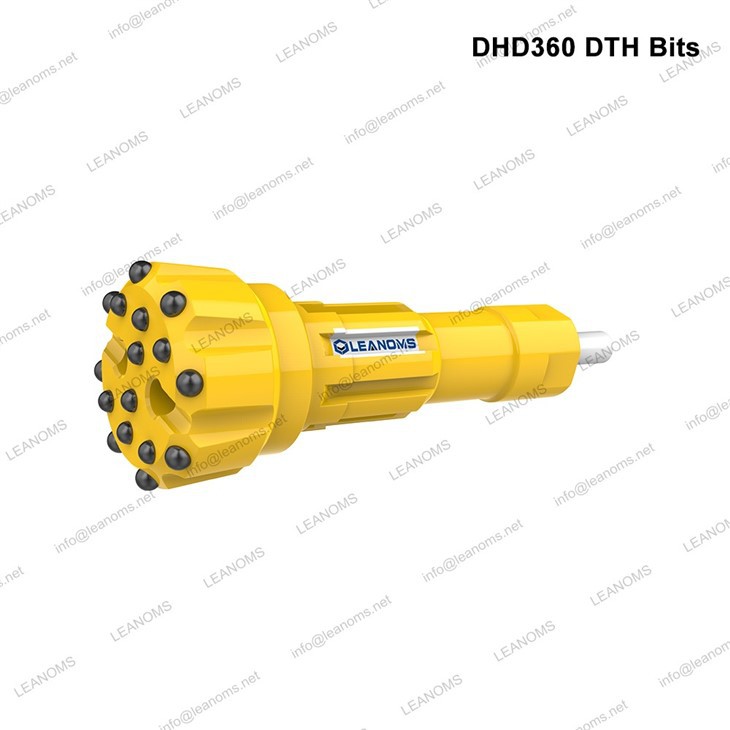

DHD360 COP64 DTH-bittien tekniset parametrit
| Halkaisija |
Mittaripainikkeet |
Edessä painikkeet |
Paino (kg) |
Osa numero |
||||
|
mm |
tuumaa |
Lättänaama |
Kuperat kasvot |
Koverat kasvot |
Kasvotyyppi |
|||
|
165 |
5 1/2 |
Φ18*8 |
Φ16*8 |
/ |
/ |
Lättänaama |
24.6 |
LN-DHD360-165FF |
|
165 |
5 1/2 |
Φ18*8 |
Φ16*4 |
Φ16*4 |
/ |
Kuperat kasvot |
24.4 |
LN-DHD360-165CV |
|
165 |
5 1/2 |
Φ18*8 |
Φ16*4 |
/ |
Φ15*4 |
Koverat kasvot |
24.1 |
LN-DHD360-165CC |
|
171 |
6 3/4 |
Φ18*8 |
Φ16*6 |
/ |
Φ16*4 |
Koverat kasvot |
24.8 |
LN-DHD360-171CC |
|
178 |
7 |
Φ18*8 |
Φ16*6 |
/ |
Φ16*4 |
Koverat kasvot |
25.4 |
LN-DHD360-178CC |
|
190 |
7 1/2 |
Φ18*10 |
Φ16*8 |
/ |
Φ16*5 |
Koverat kasvot |
26.9 |
LN-DHD360-190CC |
